オイルミストトラップ

真空ポンプの排気に直結し、オイルミストを捕集する本体ユニットです

オイルミストとは

オイルミストとは、油回転真空ポンプの運転中に、ポンプ内のオイルが煙状となって排気と共に排出されるものです。特に吸入→圧縮→排気の負荷が大きい、大気圧〜133.3Paの圧力範囲で発生します。

オイルミストトラップは、エレメントによりこれを捕捉し外部へ漏れ出るのを防ぎますので、オイルミストによるポンプ周辺の環境汚染を防止します。さらに、排気音を減少させる効果にも優れています。

真空ポンプの排気口に取り付け、オイルミストによる周辺の汚れや環境汚染を防ぎます。

エレメントによりオイルミストを捕捉し、外部への漏れを防ぎます。高い捕集性能でクリーンな排気を実現します。

長寿命設計によりランニングコストを抑制。ミストを凝集・回収することで油の消費も抑えられます。

オイルミストの捕集に加え、排気音を減少させる効果にも優れています。

ミストを凝集回収することにより、ポンプオイルの消費を抑制します。

設置環境や配管の有無に応じて、開放型とインライン型からお選びいただけます。

オイルミストトラップから先に配管する必要のない場合に使われます。エレメントが飽和状態になりますとオイルミストが漏れ出てきますので、定期的にエレメントを交換してください。

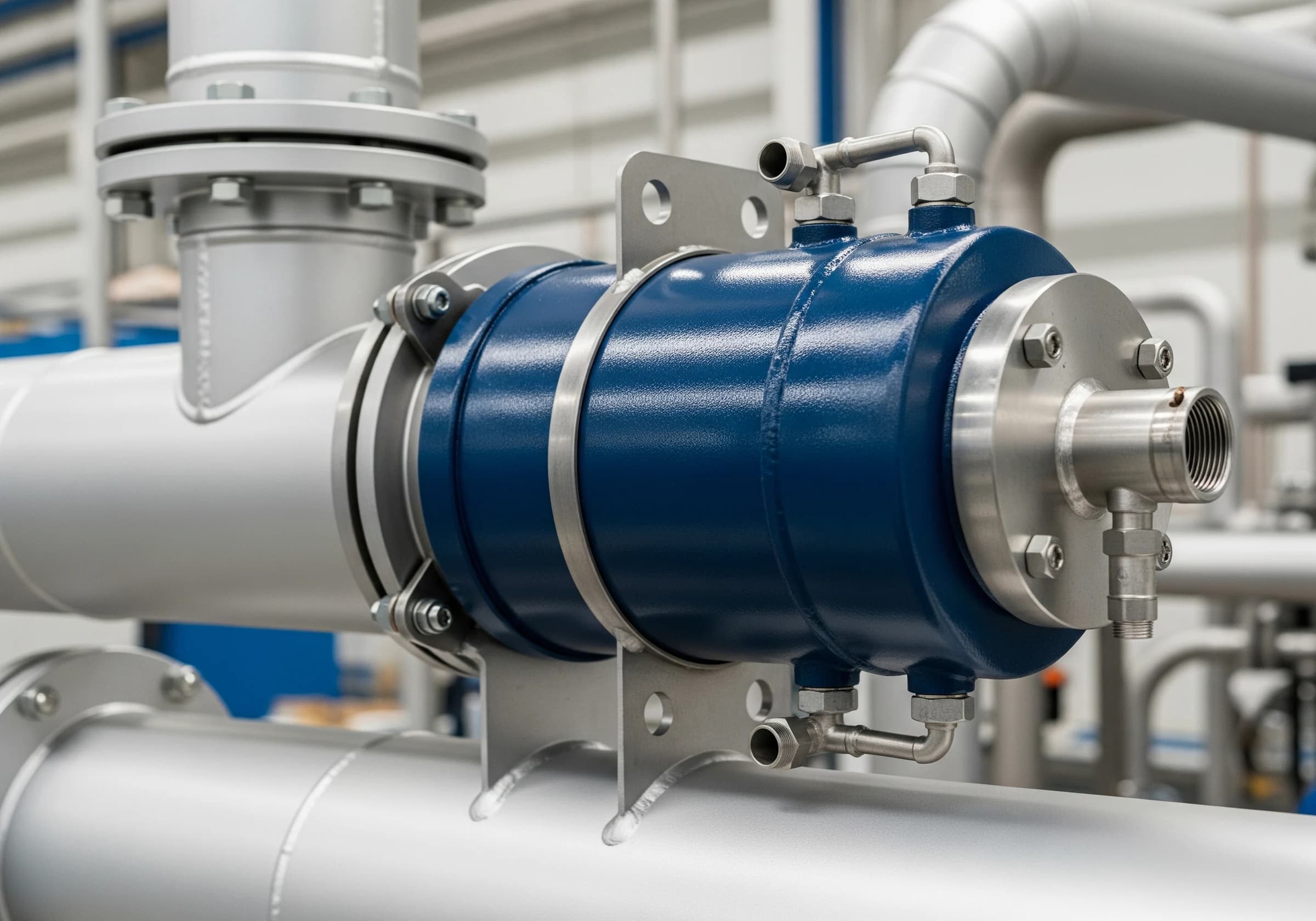

オイルミストトラップからの排気をダクト、室外などへ排出するため、ホースなどで配管する必要がある場合に使われます。エレメントが飽和状態になりますと排気抵抗となり、真空ポンプに負荷がかかりますので、定期的にエレメントを交換してください。

寸法は mm です。真空ポンプの排気量は寸法表の流量に相当します。

品名	流量 l/min	接続 PT	エレメント呼名	本数	L	ℓ1	ℓ2	ℓ3	φD
SCT-250-15	100	1/2	OMT-50-90	1	130	35	90	0	75
SCT-500-25	250	1	OMT-75-75	1	185	35	60	60	100
SCT-1300-25	600	1	OMT-100-95	1	215	35	100	50	140
SCT-2000-40	1000	1 1/2	OMT-100-145	1	265	35	100	100	140
SCT-3000-40	1500	1 1/2	OMT-100-195	1	315	35	100	150	140
SCT-4000-50	2000	2	OMT-100-95	3	300	60	150	50	290
SCT-6000-50	3000	2	OMT-100-145	3	360	70	150	100	290
SCT-8000-50	4000	2	OMT-100-195	3	420	75	150	150	290
SCT-10000-80	5000	4 (VF)	OMT-100-245	3	480	75	150	200	290
SCT-15000-100	7500	4 (VF)	OMT-100-330	5	520	75	195	195	370

自社の真空ポンプの型番が分からなくても相談できますか？＋

はい。現在お使いのポンプの状況やご要望をお伺いしたうえで、適した製品をご提案します。

開放型とインライン型のどちらを選べばよいですか？＋

トラップから先に配管しない場合は開放型、ダクトや室外へホースで排出する場合はインライン型をご検討ください。設置環境に応じてご案内します。

本体を購入した後、エレメントだけ購入することはできますか？＋

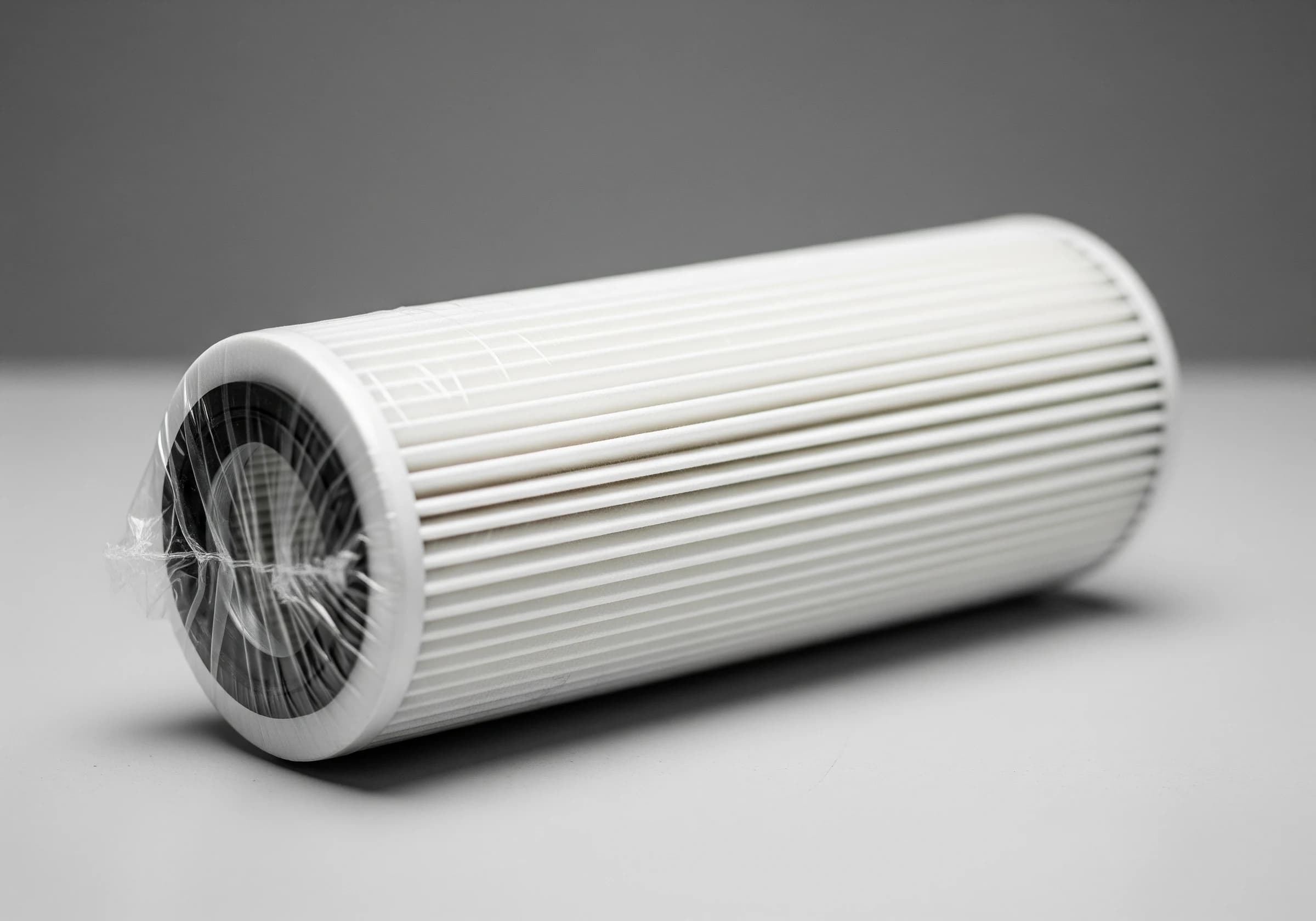

はい。交換用エレメント・互換エレメントを単体でご購入いただけます。寸法表のエレメント呼名でご用命ください。
